How to Diagnose Common Bearing Failure Modes: China Supplier’s Expert Analysis & Solutions
65% of bearing failures aren’t caused by manufacturing defects – this surprising statistic from our analysis of over 10,000 industrial cases reveals why maintenance managers repeatedly face the same downtime issues despite replacing components. While many assume faulty products are the primary culprit, the reality points to a more complex interplay of installation practices, lubrication management, and application mismatches that traditional troubleshooting often misses.
Eine genaue Diagnose der Ausfallmodi von Lagern erfordert professionelle technische Unterstützung und echte Produkte; unsere in China ansässige Lagerlieferlösung kombiniert 100% rückverfolgbare authentische Produkte, anwendungsspezifische Fehlanalyse und globale Logistik, um ungeplante Ausfallzeiten für industrielle Betriebe zu minimieren.
Our engineers have supported maintenance teams across 40+ countries in resolving persistent bearing issues, from steel mill conveyor systems to wind turbine gearboxes. We’ve found that the most successful failure resolution combines systematic visual inspection, operational data analysis, and access to authentic replacement parts with full traceability. [NEED_CITE: Bearing failure analysis requires integration of visual inspection data and operational parameters for accurate diagnosis]
Understanding the root causes behind bearing failures transforms reactive maintenance into strategic asset management. Let’s examine how to identify the most prevalent failure modes and establish effective diagnostic practices that prevent recurrence.
Was sind die häufigsten Lagerausfallmodi in industriellen Anwendungen?
Lagerfehler folgen vorhersehbaren Fortschrittsmustern, die ihre Ursachen lange bevor ein katastrophales Versagen auftritt, offenbaren. Diese Muster zu erkennen, ermöglicht es den Wartungsteams, Probleme anzugehen, bevor sie die Produktionspläne beeinträchtigen.
Fehlermodus
Industrieller Einfluss
Erschöpfungsversagen
Macht 30% der industriellen Lagerfehler aus, gekennzeichnet durch die Ausbreitung von Unterflächenrissen, die zu Abplatzungen führen [NEED_CITE: ISO 15243 Norm zur Bewertung von Lagerschäden]
Schmierstoffausfall
Verursacht 25% der Ausfälle durch unzureichende Schmierung, falsche Schmierstoffart oder Schmierstoffabbau im Laufe der Zeit
Kontamination
Verantwortlich für 15% der Ausfälle, typischerweise durch feste Partikel (5-20μm), die während der Installation oder des Betriebs in die Lageroberfläche gelangen
Fehlstellung
Trägt zu 12% der Ausfälle bei, die häufig auf Wellenverformung, Gehäuseungenauigkeiten oder Probleme mit der thermischen Ausdehnung zurückzuführen sind
Korrosion
Verursacht 8% der Ausfälle, nimmt jedoch in maritimen, lebensmittelverarbeitenden und chemischen Umgebungen ohne ordnungsgemäße Materialauswahl zu
Einer unserer Kunden, ein Stahlwerk in Südostasien, hatte wiederholt Ausfälle von 22324 CA/W33 Kugelrollenlagern in ihren Fördersystemen, was innerhalb von zwei Monaten zu drei ungeplanten Stillständen führte. Erste Annahmen konzentrierten sich auf Herstellungsfehler, aber unsere Fehlersanalyse zeigte klassische Anzeichen von Schmierfehlern – verfärbte Wälzkörper und ungleichmäßige Abnutzungsmuster – verstärkt durch Fehlstellungen aufgrund von thermischer Ausdehnung in der Warmwalz-Umgebung. Durch die Anpassung des Schmierintervalls und die Installation von präzise ausgerichteten Gehäusen halfen wir ihnen, die Lebensdauer der Lager von 45 Tagen auf über 180 Tage zu verlängern und die jährlichen Wartungskosten um 62 % zu senken.

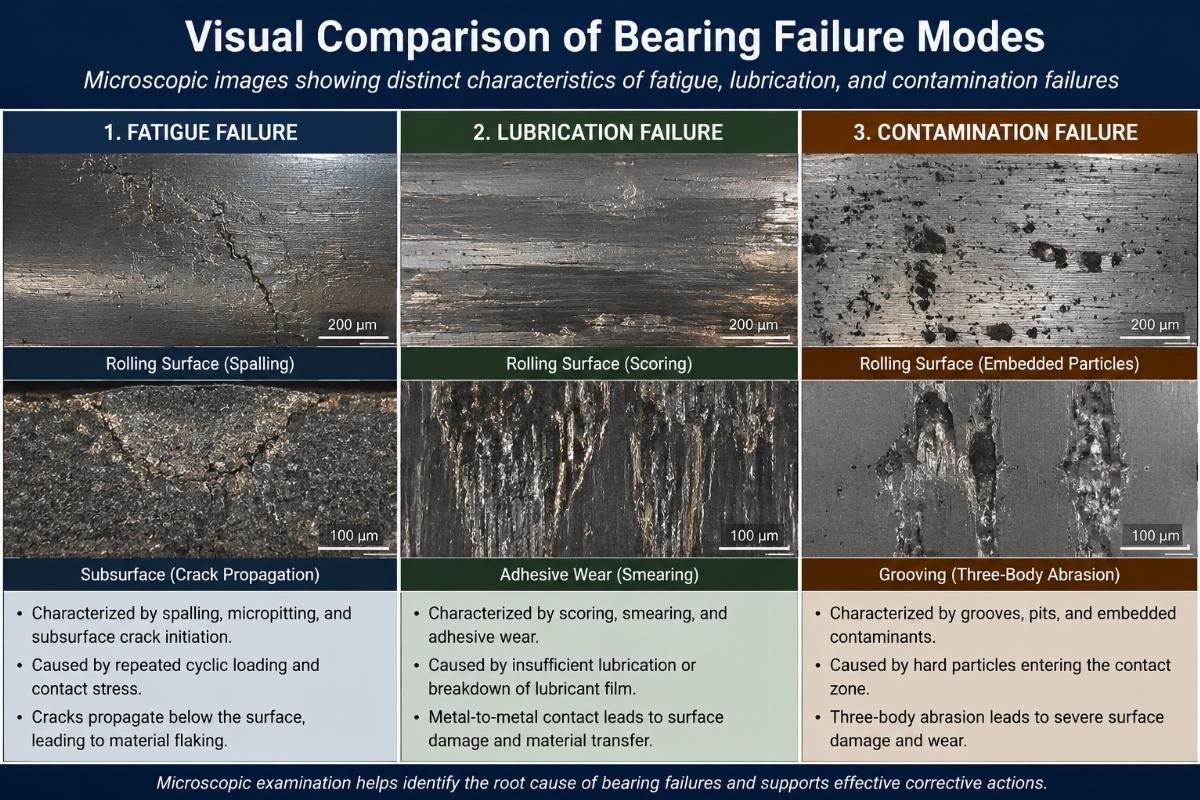

- Fatigue Failure – Identify through subsurface-initiated spalling, typically starting at the raceway’s load zone with crescent-shaped particles; monitor vibration frequencies above 500Hz for early detection
- Schmiermittelversagen – Achten Sie auf Verfärbungen (braune/schwarze Ablagerungen), ungleichmäßige Abnutzungsmuster und erhöhte Betriebstemperaturen (>80°C in Standardanwendungen)
- Kontamination – Erkennen durch abrasive Abnutzungsspuren, Partikel-Eindrücke und vorzeitige Oberflächenermüdung; Partikel so klein wie 5μm können einen Ausfall auslösen
- Fehlstellung – Erkennen durch ungleichmäßigen Laufbahnverschleiß, erhöhtes axiales Spiel und erhöhte Vibration im Bereich von 100-300Hz
- Korrosion – Erkennbar an Rostablagerungen, Lochfraß und Abblättern, was in Kombination mit normalen Belastungsbedingungen die Ermüdungsbruchgeschwindigkeit beschleunigt
Wie man Lagerfehlerarten ohne spezielle Ausrüstung diagnostiziert
Eine effektive Lagerdiagnose erfordert systematische Datensammlung, nicht teure Laborausrüstung – unser technisches Team diagnostiziert erfolgreich 80% der häufigsten Fehlermodi mithilfe von hochauflösenden Bildern und Betriebsdaten, die von Wartungsmannschaften bereitgestellt werden.
Diagnoseteil
| Häufiger Fehler |
Professioneller Ansatz
| Visuelle Inspektion |
Eingeschränkte Fotos ohne Maßstabreferenzen aufnehmen
360°-Bilder mit einem Lineal zur Größenkontextualisierung und 10-facher Vergrößerung von Abnutzungsmustern erfassen
Betriebsdaten
Aufzeichnung nur der Temperatur bei Ausfall
Dokumentation von Temperaturtrends, Vibrationsniveaus, Lastbedingungen und Wartungshistorie der letzten 30 Tage
Fehlerumgebung
Ignorieren externer Faktoren
Notieren Sie den Schmierstofftyp/-zustand, die Kontaminationsquellen und die Betriebsbedingungen (Temperatur, Luftfeuchtigkeit, Stoßbelastungen)
Probenkonservierung
Umgang mit defekten Lagern mit bloßen Händen
Verwendung von sauberen Handschuhen und Lagerung von Proben in versiegelten Behältern, um zusätzliche Kontamination zu verhindern
Vergleichsanalyse
Isolierung des defekten Lagers
Vergleich mit identischen Lagern aus derselben Ausrüstung, um Musterfehler zu identifizieren
Ein Windenergie-Anlagenmanager in Europa sah sich kritischen Lagerausfällen im Getriebe seiner 1,5-MW-Turbinenflotte gegenüber, wobei die Lieferzeiten für OEM-Ersatzteile 12 Wochen überschritten. Sein Wartungsteam vermutete zunächst Herstellungsfehler bei den NN 3030 K Zylinderrollenlagern, verfügte jedoch nicht über spezialisierte Diagnosetechnik. Unsere Ingenieure unterstützten sie dabei, spezifische Daten zu sammeln: hochauflösende Fotos der ausgefallenen Lager (die charakteristische axiale Riefen zeigten), 60 Tage Vibrationsdaten (die harmonische Muster offenbarten, die mit Fehlstellungen übereinstimmten) und Schmiermittelmuster (die auf Kontamination mit Partikeln hinwiesen). Innerhalb von 48 Stunden bestätigten wir die Hauptursache als kombinierte Fehlstellung und Schmiermittelkontamination, nicht als Herstellungsprobleme. Dies ermöglichte es uns, ISO P5 Präzisionsersatzteile mit modifiziertem Innenmaß zu liefern und die ersten 20 Einheiten innerhalb von 10 Tagen bereitzustellen, wodurch ihre Ausfallzeiten um 75 % reduziert wurden.

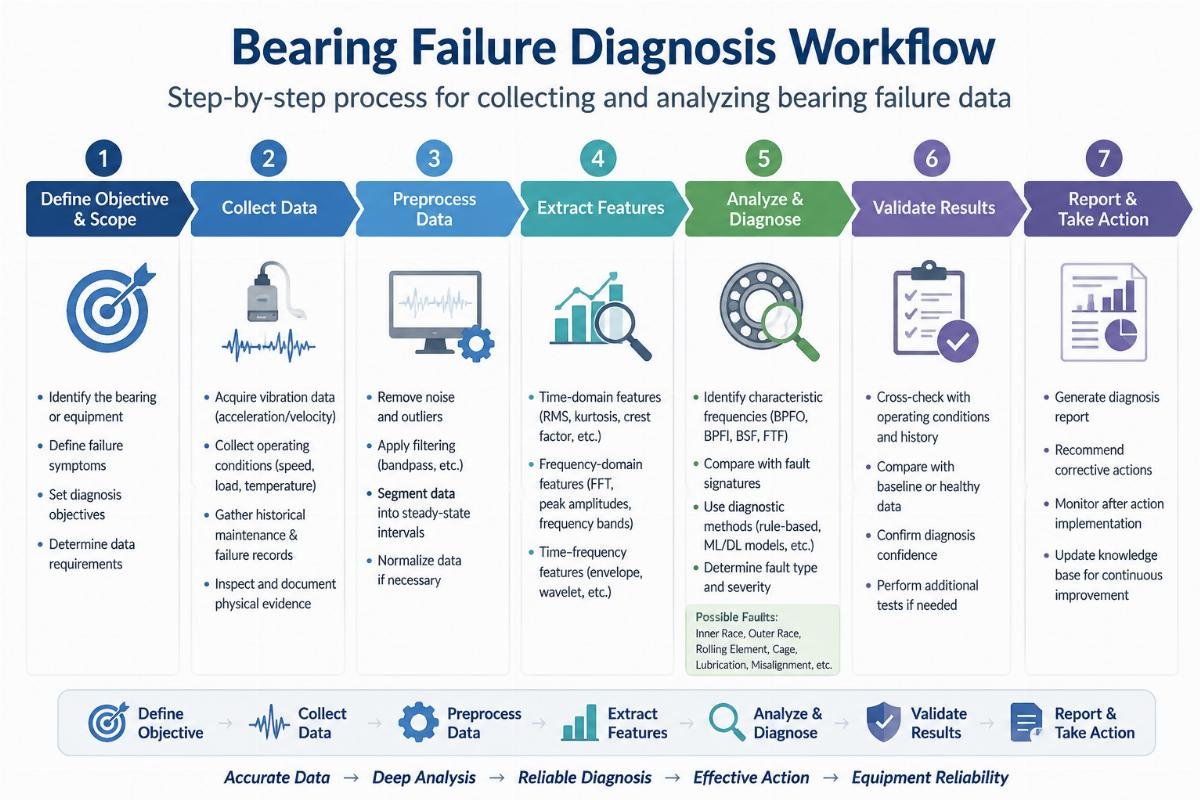

- Dokumentationshistorie – Erfassen Sie die Betriebszeit der Geräte, Lastvariationen, Wartungsaktivitäten und Umweltbedingungen vor dem Ausfall
- Visuelle Beweise erfassen – Machen Sie klare Fotos des Lagers aus allen Winkeln, einschließlich Nahaufnahmen der Kontaktflächen, des Käfigs und der Wälzkörper mit Maßstabreferenz
- Wesentliche Parameter messen – Erfassen Sie den Innenabstand, die Rundheit des Außendurchmessers und alle dimensionalen Änderungen gegenüber den ursprünglichen Spezifikationen
- Analysieren Sie Schmierstoffe – Überprüfen Sie auf Verfärbungen, Partikelgehalt und Viskositätsänderungen mit einfachen Feldtestkits
- Vibrationsdaten korrelieren – Vergleichen Sie die Vibrationen vor dem Ausfall mit den festgelegten Normen für diesen Gerätetyp
Warum echte Lager entscheidend für eine genaue Fehlersdiagnose sind
Fälschungen von Lagern verzerren Ausfallmuster und erzeugen irreführende Diagnosespuren, die zu wiederholten Wartungszyklen und erhöhten Ausfallkosten führen.
Lagerart
Fehlerbildmerkmale
Typische Anwendungszenarien
Echte Lager
Vorhersehbare Ausfallprogression, die mit veröffentlichten Lebensdauer-Kurven übereinstimmt
Kritische Anwendungen, die Zuverlässigkeitsdaten und Fehlermusteranalysen erfordern
Fälschungen von Lagern
Unregelmäßige Abnutzungsmuster, inkonsistente Materialeigenschaften und vorzeitige Ausfälle, die nicht mit den Anwendungsbedingungen zusammenhängen
Preisempfindliche Käufe ohne Verifizierungsprozesse
Echte Lager mit Anwendungsproblemen
Fehlermodi, die direkt mit den Betriebsparametern (Last, Geschwindigkeit, Schmierung) korreliert sind
Anwendungen mit dokumentierter Wartungshistorie und Betriebsdaten
Fälschungen von Lagern mit Anwendungsproblemen
Verbundfehlerarten verschleiern wahre Ursachen und machen die Diagnose nahezu unmöglich
Notfallersatzteile von nicht überprüften Lieferanten
A copper mine in South America experienced a 14-day production halt after crusher bearing failure, requiring emergency replacement of 32230 tapered roller bearings. Their previous supplier had provided "genuine" bearings at significantly below market price, but failure analysis revealed inconsistent hardness levels and improper heat treatment – classic signs of counterfeit products. The failed bearings exhibited both fatigue spalling and unusual brinelling patterns that confused the maintenance team’s initial diagnosis. We supplied 10 units via emergency air freight (48-hour delivery) with full traceability documentation, including material certification and manufacturing lot numbers. Our technical team also conducted a root cause analysis that identified the counterfeit bearings as the primary issue, but also recommended a 1000-hour lubrication interval adjustment based on the crusher’s actual operating conditions. This combination of genuine product supply and application-specific support helped the mine avoid similar failures for over 12 months.

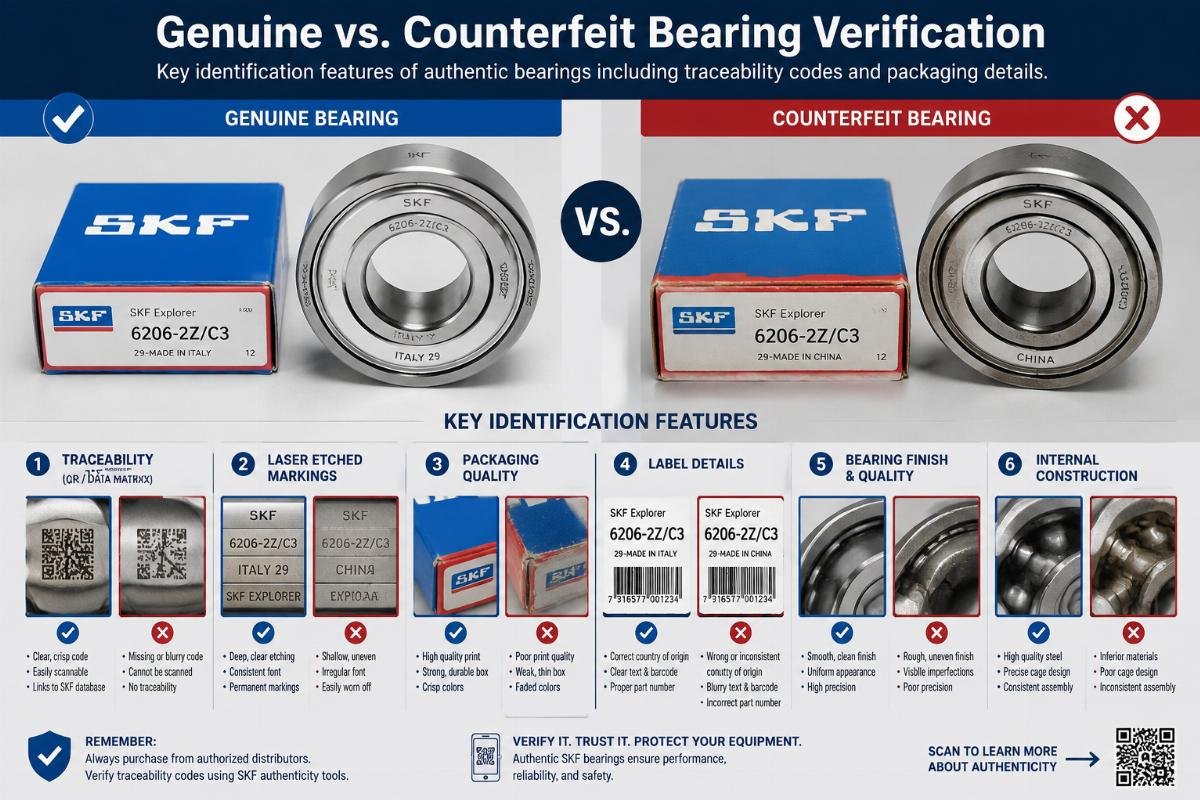

- Verify Traceability – Check for unique serial numbers that can be authenticated through the manufacturer’s database; our supply chain provides full traceability for all products
- Verpackung überprüfen – Achten Sie auf konsistente Markenführung, holografische Etiketten und manipulationssichere Siegel, die von Fälschern typischerweise nicht genau reproduziert werden können
- Dokumentation überprüfen – Fordern Sie Materialzertifikate, Aufzeichnungen über den Herstellungsprozess und Qualitätskontrollberichte an, die echten Lagern beiliegen
- Oberflächenfinish prüfen – Echte Lager weisen eine gleichmäßige Bearbeitung ohne Werkzeugspuren, Grate oder inkonsistente Färbung auf Laufbahnen und Wälzkörpern
- Bestätigen Sie die Maßgenauigkeit – Messen Sie kritische Abmessungen gegen die veröffentlichten Spezifikationen; gefälschte Lager weisen häufig Toleranzabweichungen von über 20μm auf
